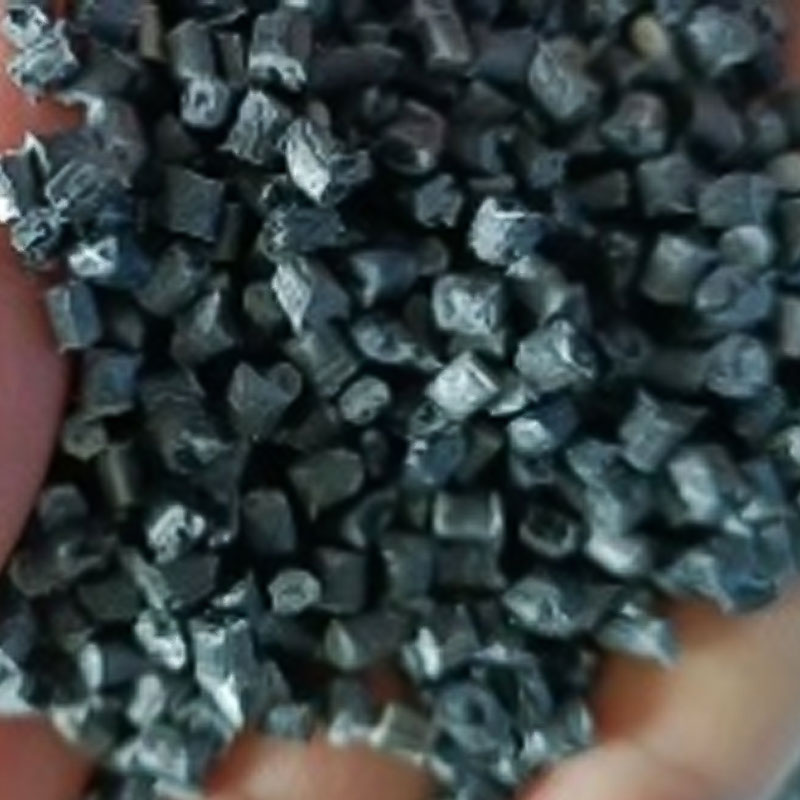

| Описание продукта | ||||
| Идентификация смолы | 20% армирование углеродным волокном, низкая плотность, проводящий класс, высокая жесткость, отличная химическая стойкость, износостойкость, контакт с пищевыми продуктами. | |||
| Цвет | черный | |||
| Основные приложения | Электрические компоненты, электронные компоненты, робототехника, втулки подшипников, фланцы подшипников, разъемы, аксессуары для насосов, уплотнения, хирургические инструменты. | |||
| Метод обработки | Литье под давлением | |||
| Типичные свойства | Метод испытания | Условия испытания | Значение | Единица |
| Физические свойства | ||||
| Плотность | ДИН ЭН ИСО 1183 | 23℃ | 1.37 | г/см³ |
| Скорость течения расплава | ДИН ЭН ИСО 1133 | 400 ℃/5 кг | 45 | г/10мин |
| Усадка | ГБ15585 | 0,3-0,5 | % | |
| Механические свойства | ||||
| Предел прочности | DIN EN ISO 527 | 50 мм/мин | 235 | МПа |
| Модуль упругости | 19500 | МПа | ||
| Удлинение при разрыве | 2 | % | ||
| изгибная прочность | ДИН ЭН ИСО 178 | 2 мм/мин | 330 | МПа |
| Модуль упругости при изгибе | 15800 | МПа | ||
| Консольная балка Непревзойденная ударная вязкость | DIN EN ISO180 | 4 мм, 22 ℃ | 43 | КДж/м² |
| Ударная вязкость по Изоду с надрезом | ДИН ЭН ИСО 180 | 4 мм, 23 ℃ | 7 | КДж/м² |
| Тепловые характеристики | ||||
| Температура тепловой деформации | ДИН ЭН ИСО 75 | 1,8 МПа, неотожженный | 315 | ℃ |
| Температура тепловой деформации | ДИН ЭН ИСО 75 | 0,45 МПа, неотожженный | 330 | ℃ |
| Температура плавления | DIN EN ISO 11357 | 340 | ℃ | |
| коэффициент линейного расширения | DIN EN ISO 11359 | Текучий, ниже Tg | 8.00E 00 | мкм/м/℃ |
| коэффициент линейного расширения | DIN EN ISO 11359 | Текучий, выше Tg | 8.00E 00 | мкм/м/℃ |
| Тепловые характеристики | ||||
| Поверхностное сопротивление | МЭК 60093 | 23℃ | 1.00E 03 | Ом.см |
| Объемное сопротивление | МЭК 60093 | 23℃ | 1.00E 03 | Ом.см |
| прочность изоляции | МЭК 60243 | 2,0 мм | 25 | КВ/мм |
| диэлектрическая прочность | МЭК 62631-2-1 | 23℃ 1 кГц | 18 | |
| коэффициент рассеивания | МЭК 62631-2-1 | 23℃ 1 МГц | 0.02 | |
| CTI | МЭК 60112 | 150 | V | |
| Огнезащитные свойства | ||||
| Огнезащитные свойства | UL94 | 0,3 мм | В0 | |
| Огнезащитные свойства | UL94 | 0,5 мм | В0 | |
| Огнезащитные свойства | UL94 | 1 мм | В0 | |
| Огнезащитные свойства | UL94 | 1,5 мм | В0 | |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-12 | 0,75 мм | 960 | ℃ |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-12 | 1,5 мм | 960 | ℃ |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-12 | 3 мм | 960 | ℃ |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-13 | 0,75 мм | 850 | ℃ |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-13 | 1,5 мм | 850 | ℃ |
| Индекс воспламеняемости светящейся проволоки | МЭК60695-2-13 | 3 мм | 960 | ℃ |
Примечание:
(1) Данные представляют собой типичные значения только для справки клиента и не являются гарантией минимальных или максимальных характеристик качества или какой-либо другой формой гарантии.
(2) Характеристики могут различаться в зависимости от цвета.
Внимание:
Данные и информация, представленные здесь, основаны на наших текущих знаниях и опыте. В случае возникновения новых идей или опыта изменения в информацию и данные этого текста могут быть внесены без предварительного уведомления. Поскольку условия использования и применимое законодательство могут различаться в зависимости от места и времени, клиент несет ответственность за определение того, подходят ли продукты и информация о продуктах, приведенные в настоящем документе, для их предполагаемого использования, а также за обеспечение соответствия рабочего места и методов обращения с продуктами применимым законам и другим государственным постановлениям. Lisu New Materials не несет никакой ответственности или обязательств в отношении этой информации и не предоставляет никаких гарантий. Все подразумеваемые гарантии коммерческой ценности или пригодности для определенной цели настоящим исключаются.
| Типичный процесс литья под давлением | |
| Сушка пластика | |
| Время высыхания | 2–4 часа |
| Температура сушки | 130–150°С |
| Сушильное оборудование | Сушилка горячим воздухом |
| Тип сушки | Непрерывная сушка (производственный процесс) |
| Процесс литья под давлением | |
| Секция сопла | 370~390℃ |
| ПластмассыСекция | 380~400℃ |
| Секция транспортировки | 360~380℃ |
| Максимальная температура впрыска | 450℃ |
| Давление впрыска | 30~70МПа |
| Скорость впрыска | 30~75 мм/с |
| Пластификация ДавлениеСкорость | Давление: 35–70 МПа, Скорость: 50–100 мм/с. |
| Противодавление пластификации | 20~60МПа |
| Рекомендуемая температура формы | 170~220℃ |
Отказ от ответственности: Вышеупомянутые процессы литья под давлением могут различаться в зависимости от геометрии изделия, конструкции формы и характеристик машины для литья под давлением. Конкретные корректировки должны быть сделаны в соответствии с фактическими обстоятельствами.
